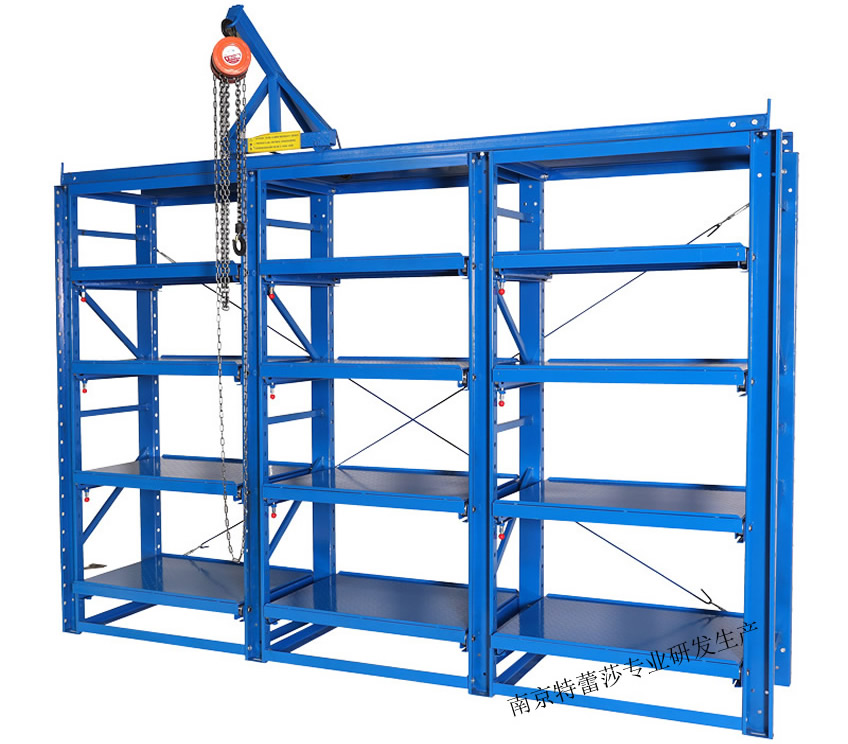

模具货架又称模具货架，主要存放模具物品，根据层载能力要求分为轻型模具货架和重型模具货架。货架顶部可配置移动葫芦车，以方便模具的起吊。
货架采用100×50mmC型钢作为立柱，立柱由带钢经轧机一次性轧制而成。抽屉盘框架一般采用矩形管和4.0折弯件焊接而成上铺钢板。导向槽采用4.0钢板折弯而成。顶部、底部采用横梁连接，顶部铺顶板，顶板可存放物品。 如厂房内无行吊，还可在货架立柱之上架设天轨和天车，并可安装手动或电动葫芦，整体部件做好黑胚后经抛丸除油、除锈，喷塑后一道表面处理工艺，完成后便可包装发货。 |
模具货架的特点：
1、组合装配、主要由柱片、导向槽、抽屉层、拉杆、定位销等，采用螺栓连接，结构比较稳定，比较可靠，一般成排使用。
2、抽屉盘主要由滑轨、抽屉盘组成。抽屉盘由矩管加折弯件焊接而成的框架和钢板组成。每条滑轨由两个轴承前后上下固定，可以在导向槽内滚动，阻力小，可以拉出抽屉。
3、模具货架的抽屉盘出于考虑，设计了定位销和限位销，以保证抽屉盘在抽出时保证。
4、轻型模具货架层载在200～800kg/层。重型抽屉式货架层载在：800～1500kg/层。
5、模具货架占地少、层重大、分类详细、容易操作。
6、模具货架还可以在货位式货架的横梁上做抽屉盘，成本更节约，结构稳固。 |
|
|
| |
|
 |
|
 |
 |
模具式货架/抽屉式货架 |
模具架货架/抽屉式货架 |
 |
 |
重型模具货架/抽屉式货架 |
模具仓储货架/抽屉式货架 |
 |
|
模具货架导轨 |
模具货架导轨 |
| |
|
|
外形尺寸 |
1100X600X2000mm |
2100X600X2000mm |
3100X600X2000mm |
4100X600X2000mm |
5100X600X2000mm |
6100X600X2000mm |
抽屉尺寸(长*宽) |
900X600mm |
900X600mm |
900X600mm |
900X600mm |
900X600mm |
900X600mm |
每层大载重 |
800KG |
立柱规格 |
*50 |
表面处理 |
环氧树脂粉喷塑 |
颜色 |
浅灰色、宝蓝色、橘红色 |
备 注 |
非标规格可以订做 |
|
|
